APPUNTI DI PROGETTO

Fra i materiali disponibili avevo una partita di legname di abete non piallato, travi di cm 8x4 e tavole10x2, lunghezza 4 metri. Per realizzare i profili per i due telai (fisso e mobile), con un taglio a metà nel senso della lunghezza, dalle travi avrei potuto ricavare profili a sezione quadrata di  cm 3,8x4 e dalle seconde di 4,9x2.

La misura da realizzare di 90 x 2,05, è un po' ibrida, per cui possono fare o due ante strette o una una larga. Trattandosi di una zanzariera ho optato per una soluzione economica in tutto, scegliendo il profilo più sottile e l'anta unica, consapevole del fatto che avrei ottenuto un infisso leggero e e un po' più flessibile, ma ugualmente funzionale, in definitiva destinato a reggere solo il peso di una rete zincata sottilissima.

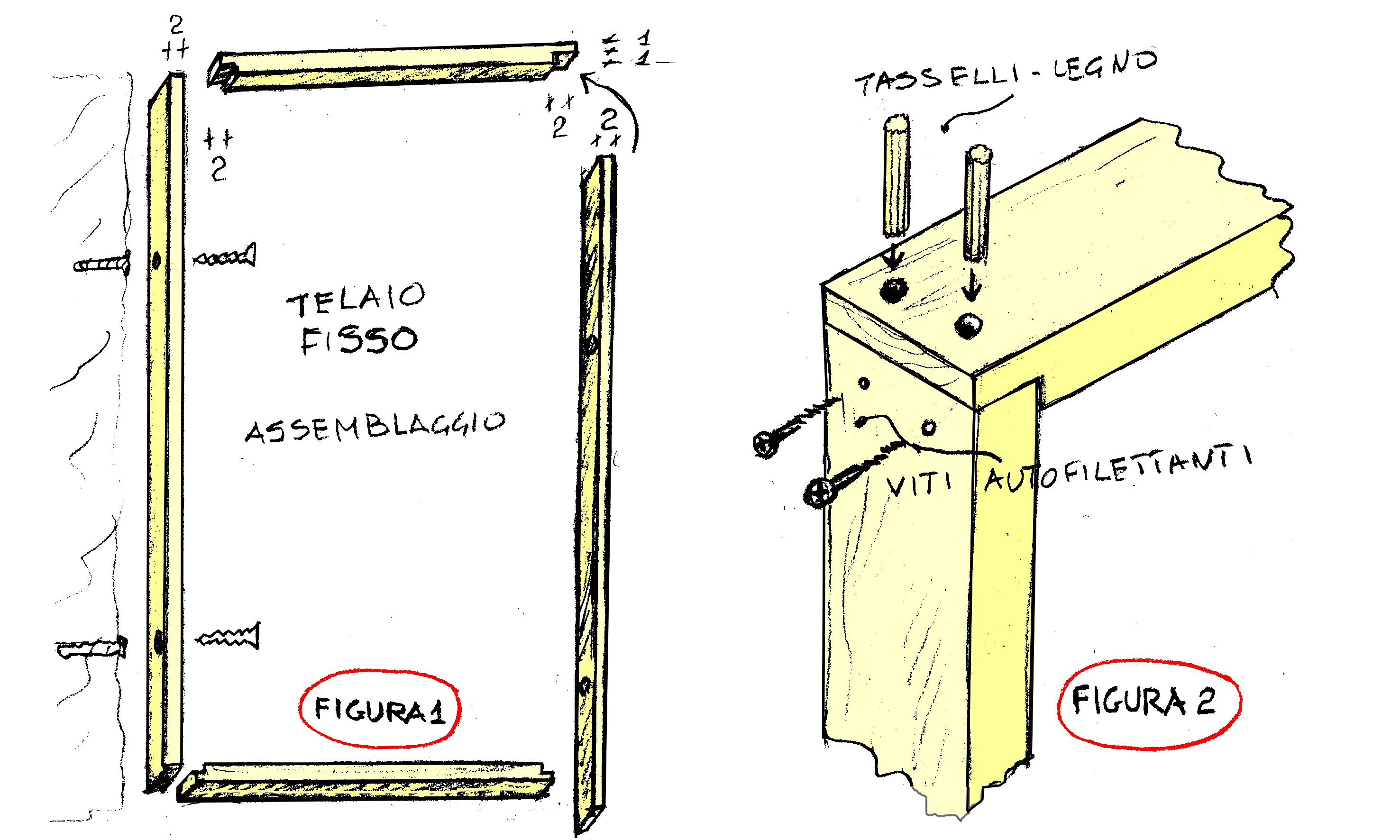

Le connessioni sono state realizzate sagomando a "elle" le teste dei profili e usando l'azione combinata di tasselli rigati di legno e viti autofilettanti, come indicato nel disegno (fig. 1-2). I tasselli si inseriscono nei fori praticati attraverso i due profili accostati nella posizione di giunzione, in modo da attraversarli entrambi, il tassello delle stessa lunghezza del foro. Le viti nella direzione ortogonale, un po' sfalsata per non rovinare i tasselli. E naturalmente la colla vinilica  su tutte le superfici di ogni pezzo a contatto, compresi i tasselli.

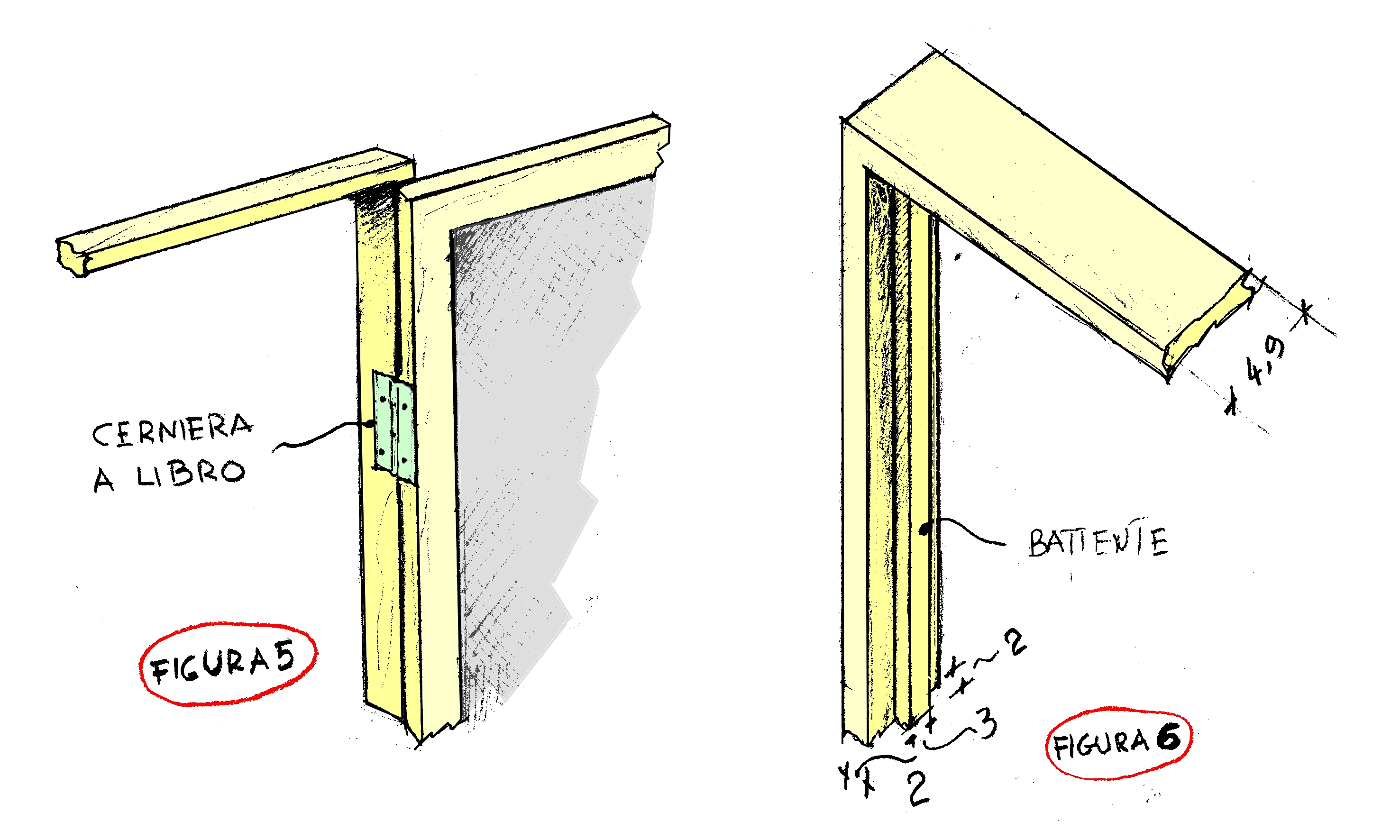

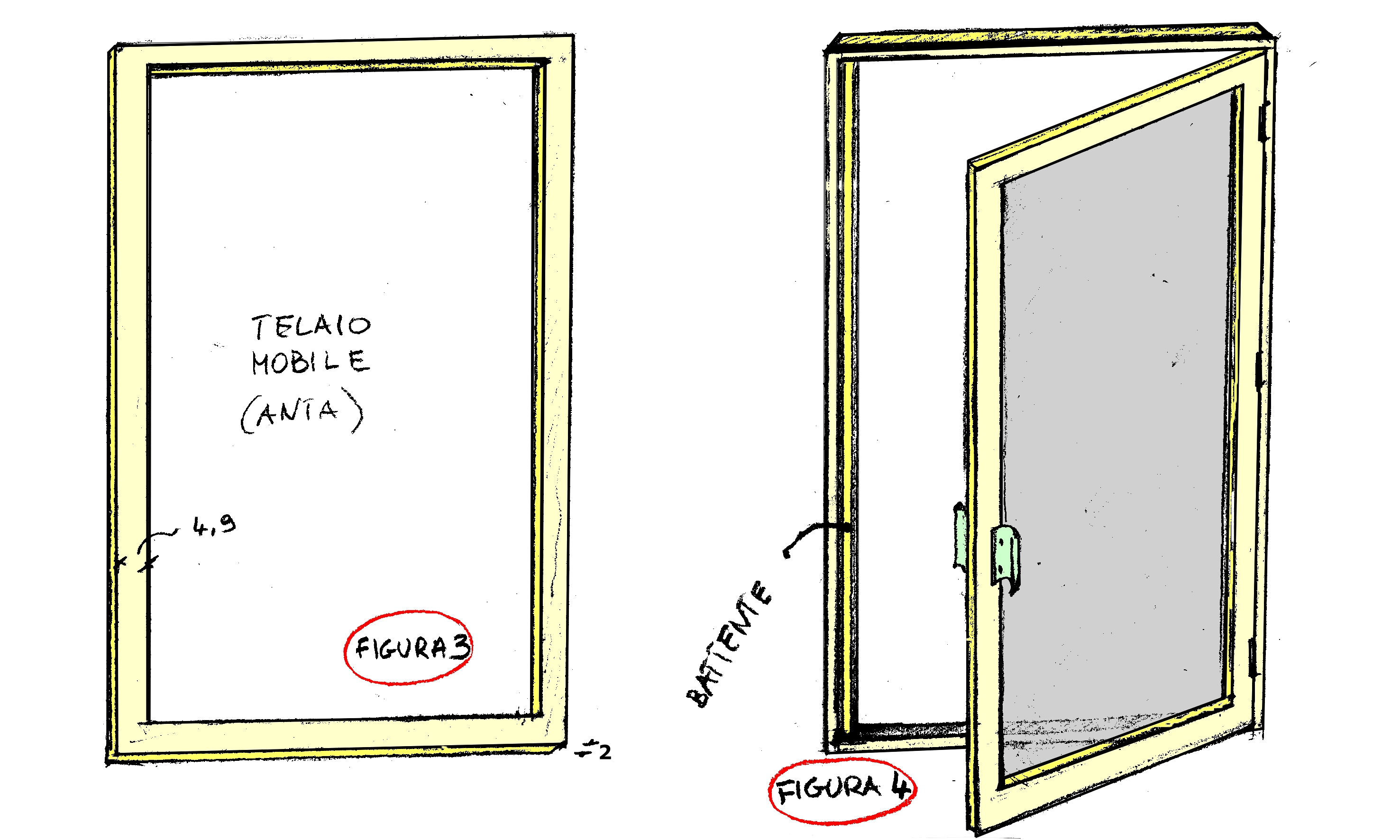

Il telaio fisso (fig.1), che va fissato sul bordo esterno del vano-porta (muratura), è stato ricavato incorniciando i profili nel senso dello spessore (cm 2,0) per ottenere più resistenza nella direzione opposta che è quella del movimento dell'anta. Questa invece è incorniciata nel senso della larghezza, per  rendere più rigida la sagoma rettangolare, che ruota e si regge in sospensione sulle cerniere. (fig. 3-4). Le cerniere sono a libro e sono montate in modo da fare ruotare  l'anta  verso l'esterno di 180 gradi per andarsi ad appoggiare sulla parete esterna come una persiana (fig.4-5).

Nel movimento di chiusura, per impedire all'anta di continuare la sua corsa verso l'interno, occorre applicare un battente (colla e chiodi sottili) come indicato nelle figure 4 e 6.

 La scelta delle dimensioni dei profili appena sufficienti per garantire una funzionalità accettabile, viene compensata con un trattamento  molto robusto del legno, per garantirne la resistenza alla pioggia e al sole. Il legno non piallato è stato carteggiato con carta vetrata a grana grossa, poi è stato trattato con due mani di impregnante, antimuffa e antitarlo, infine verniciato con due mani di smalto.

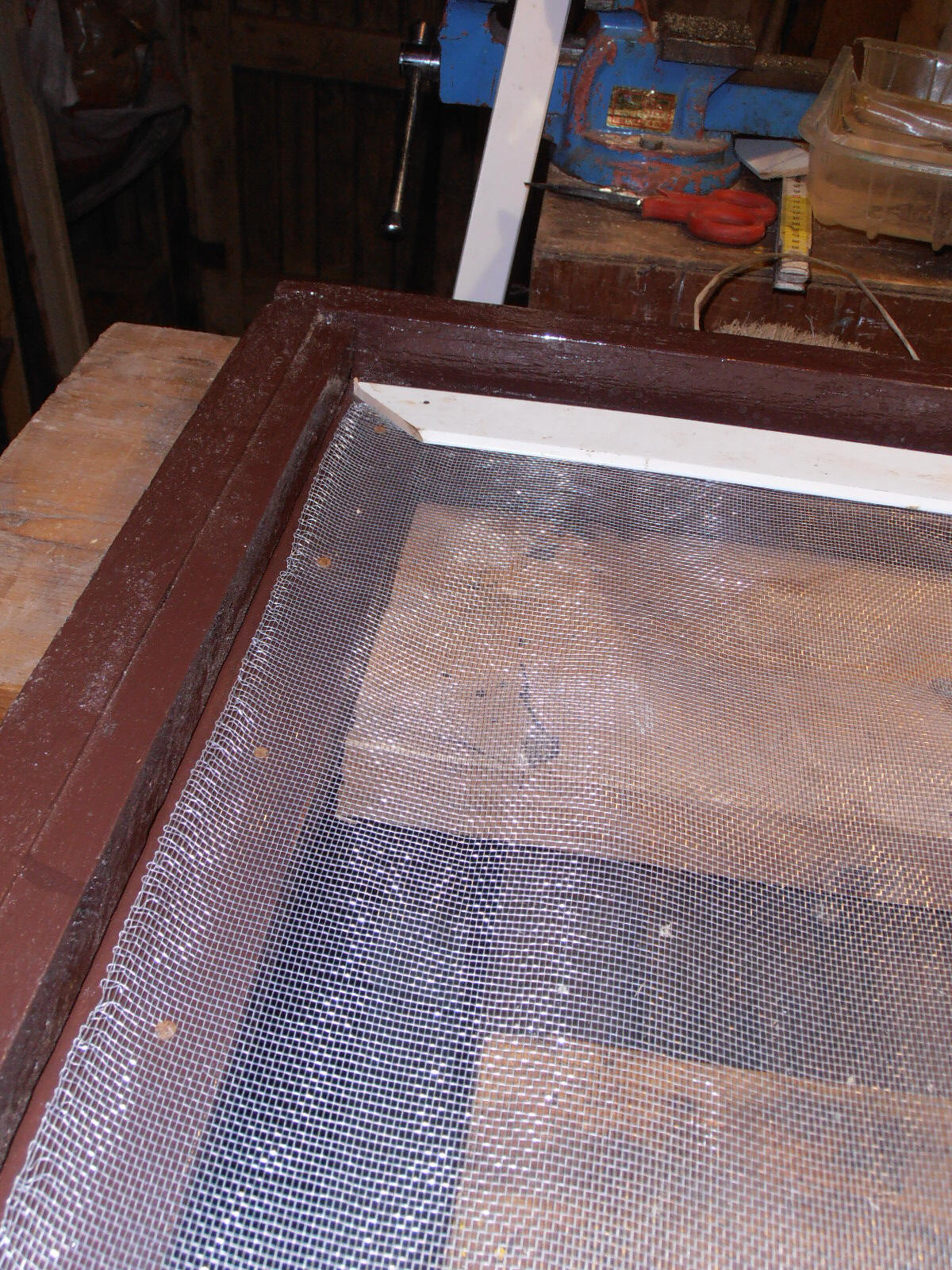

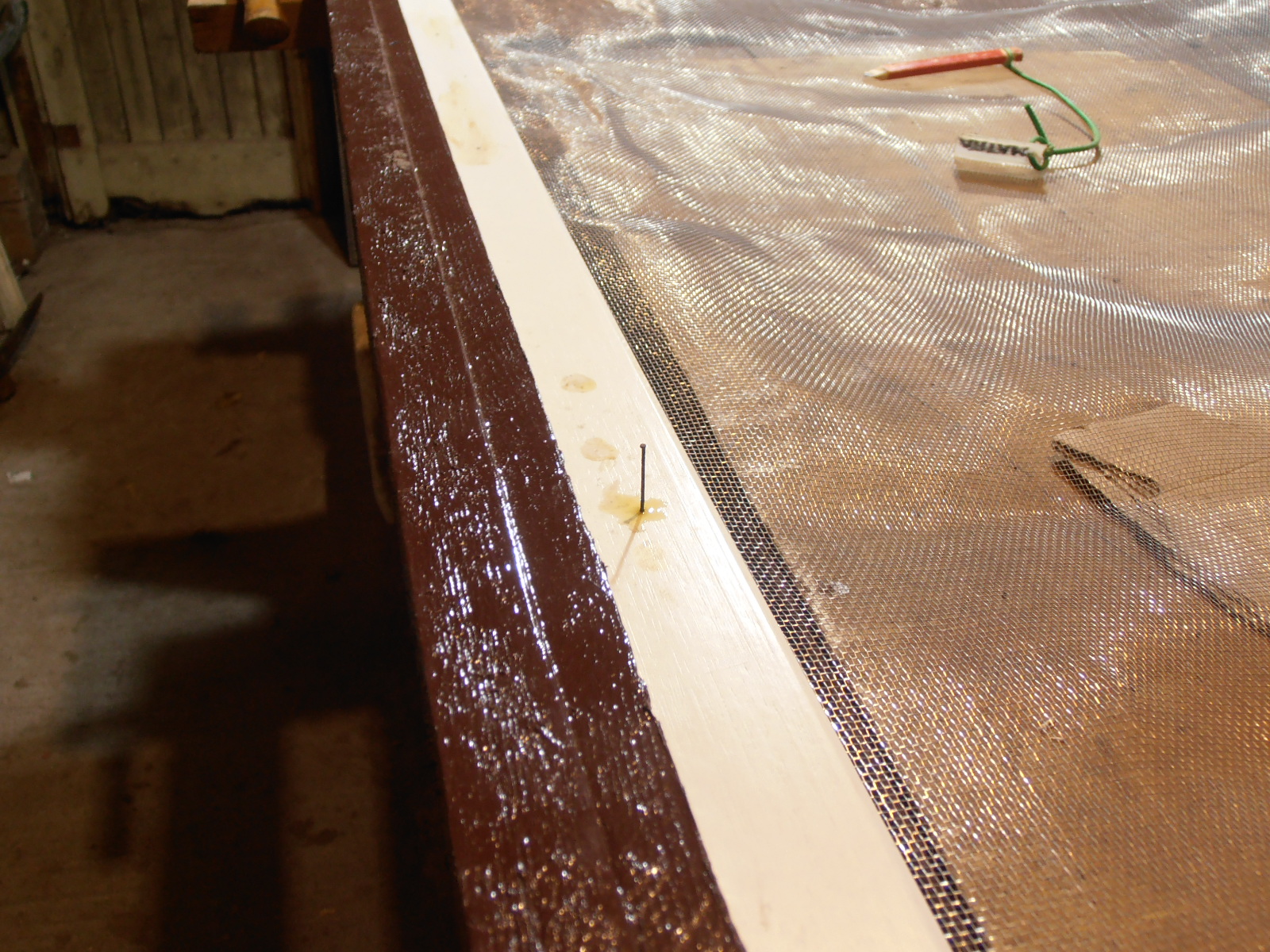

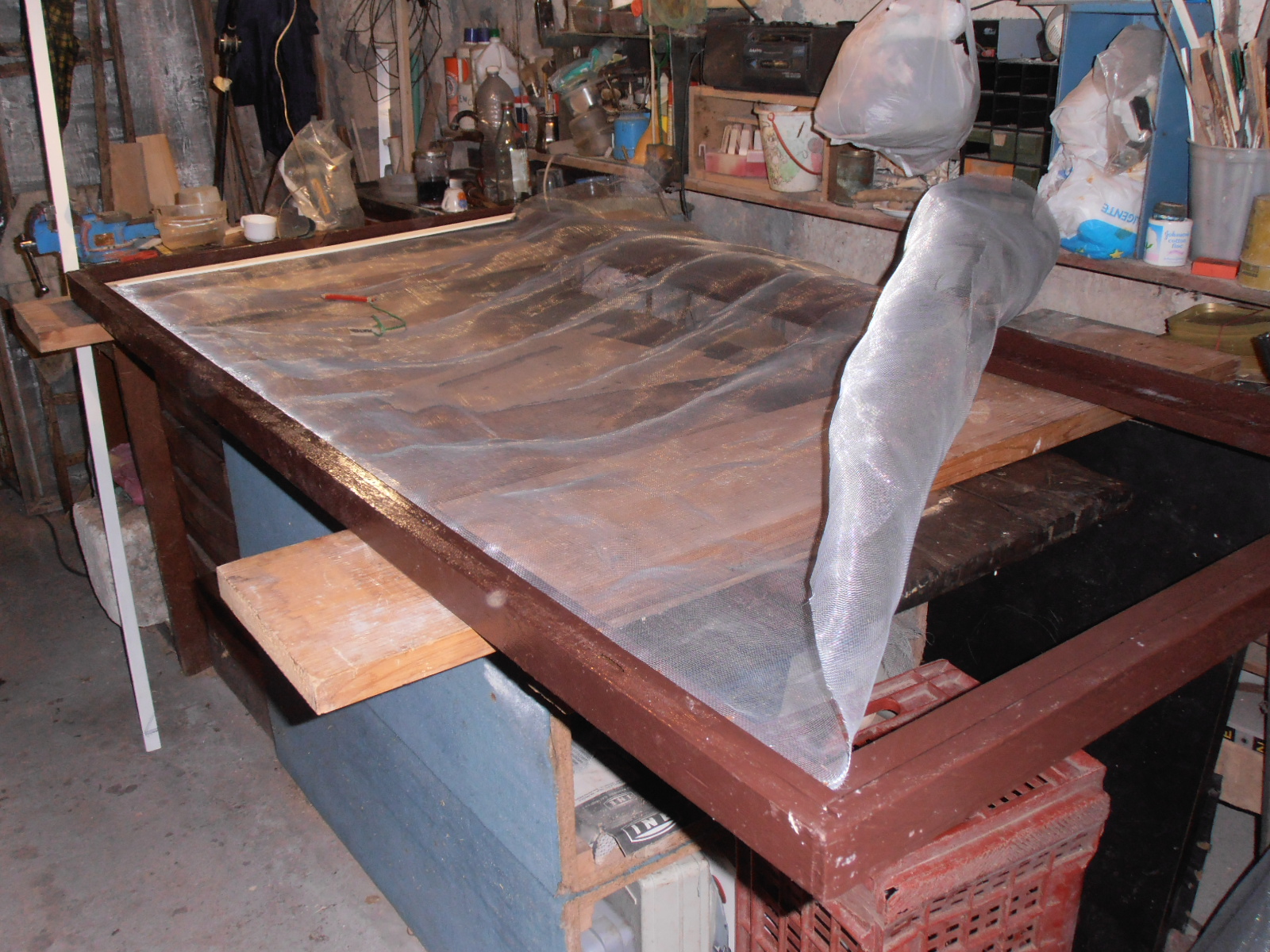

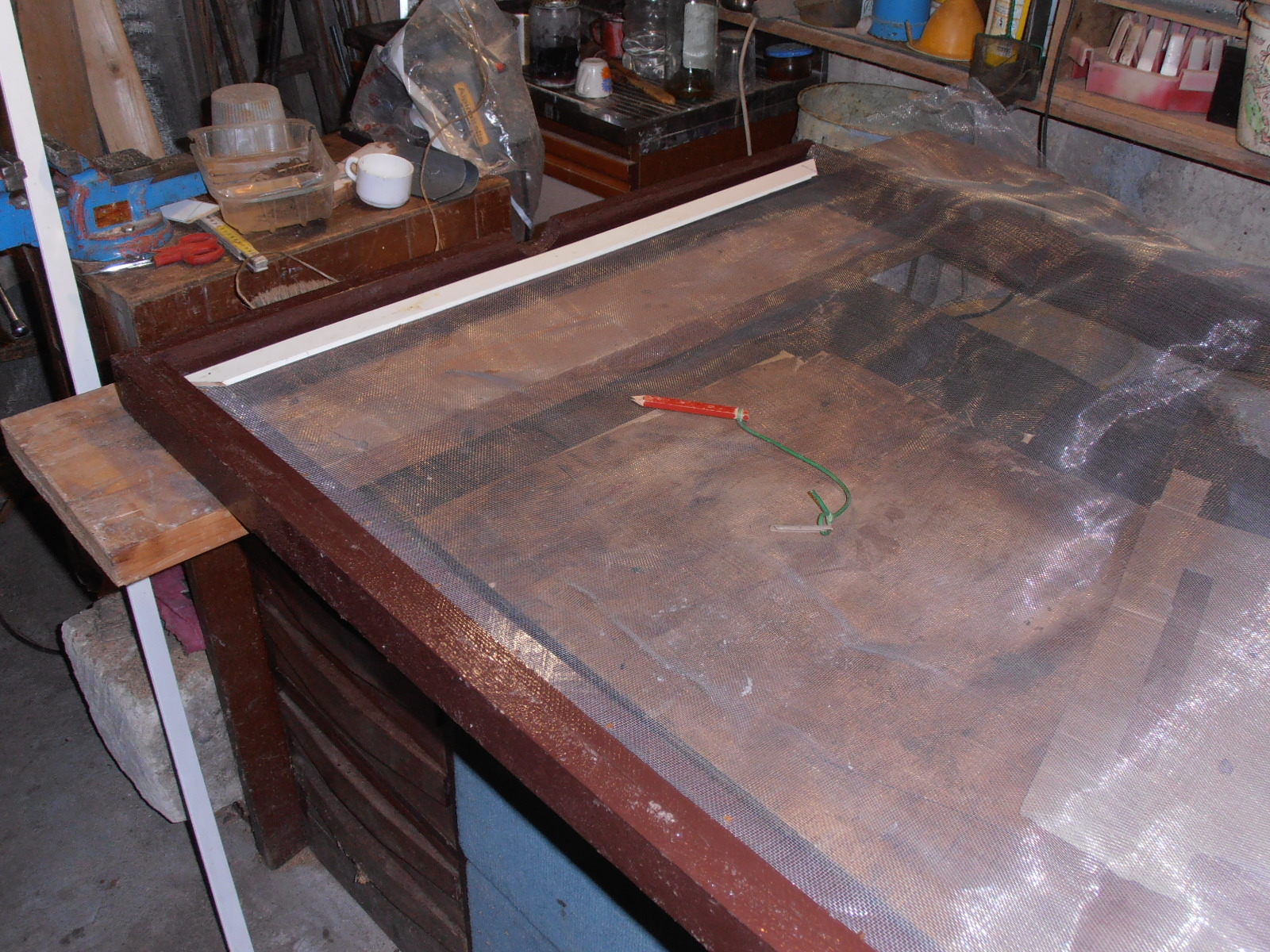

L'applicazione della rete è risultata un po' laboriosa a causa della eccessiva sottigliezza della maglia, tirando troppo si rischiava di strapparla. Ho dovuto fissare in più fasi la rete piantando una prima serie di chiodi a testa larga, poi fissare in leggera tensione il lato opposto della rete e poi tornare sul primo per fissare altri chiodi  fra quelli piantati prima, alternando da un lato e dall'altro la trazione della rete e l'applicazione dei chiodi intermedi. Per ultimo l'applicazione  di una cornice realizzata con una fascetta di legno ramino di 5mm già verniciato. Questo legno è molto duro, ma si fessura facilmente, anche per l'esiguo spessore della fascia. Per ovviare al problema sono stati usati chiodi a spillo cosparsi d'olio.

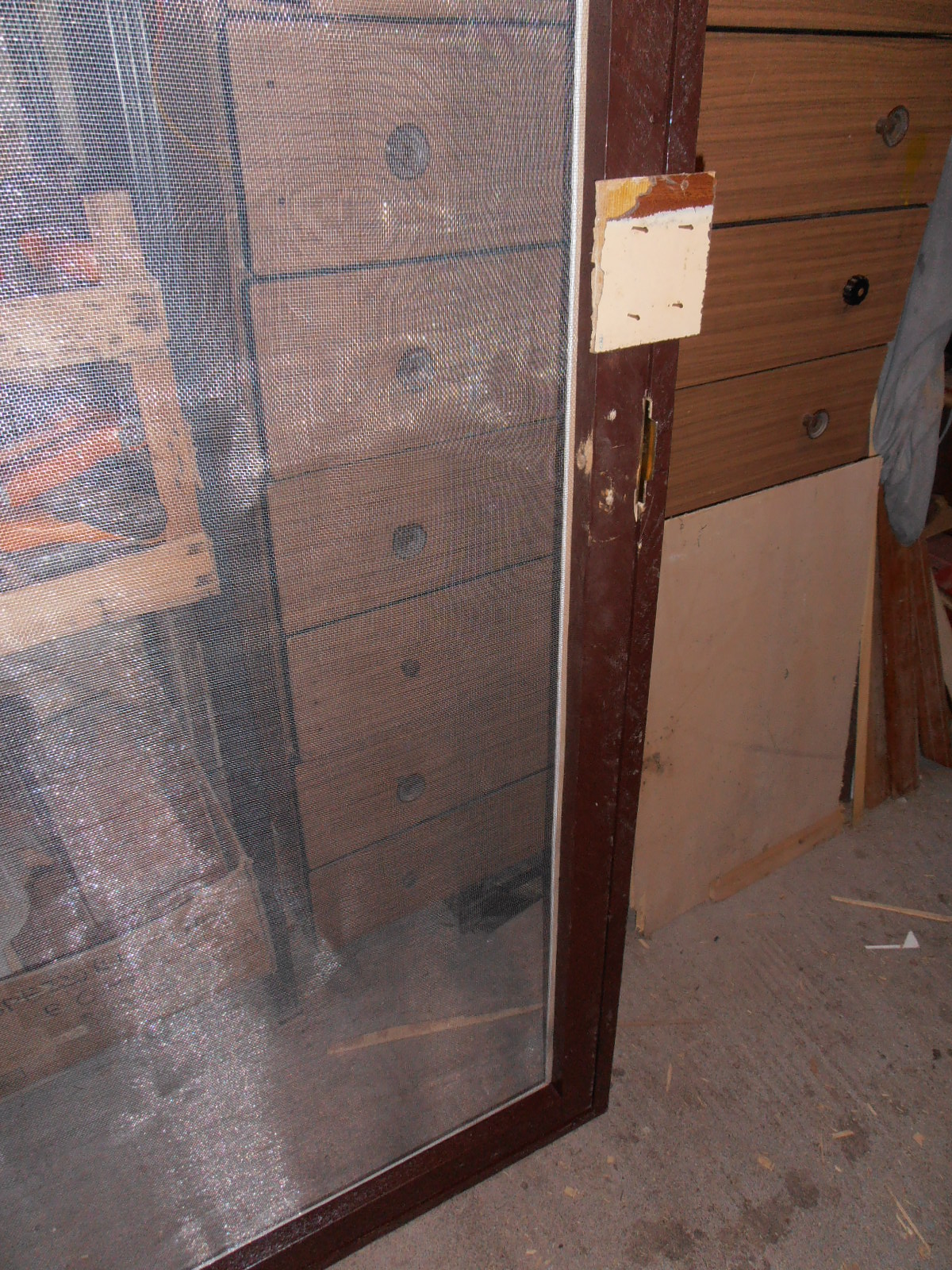

La chiusura della porta-finestra zanzariera è a semplice pressione. Un piccolo rullo a molla fissato sull'anta mobile, si infila in un'asola sull'anta fissa..

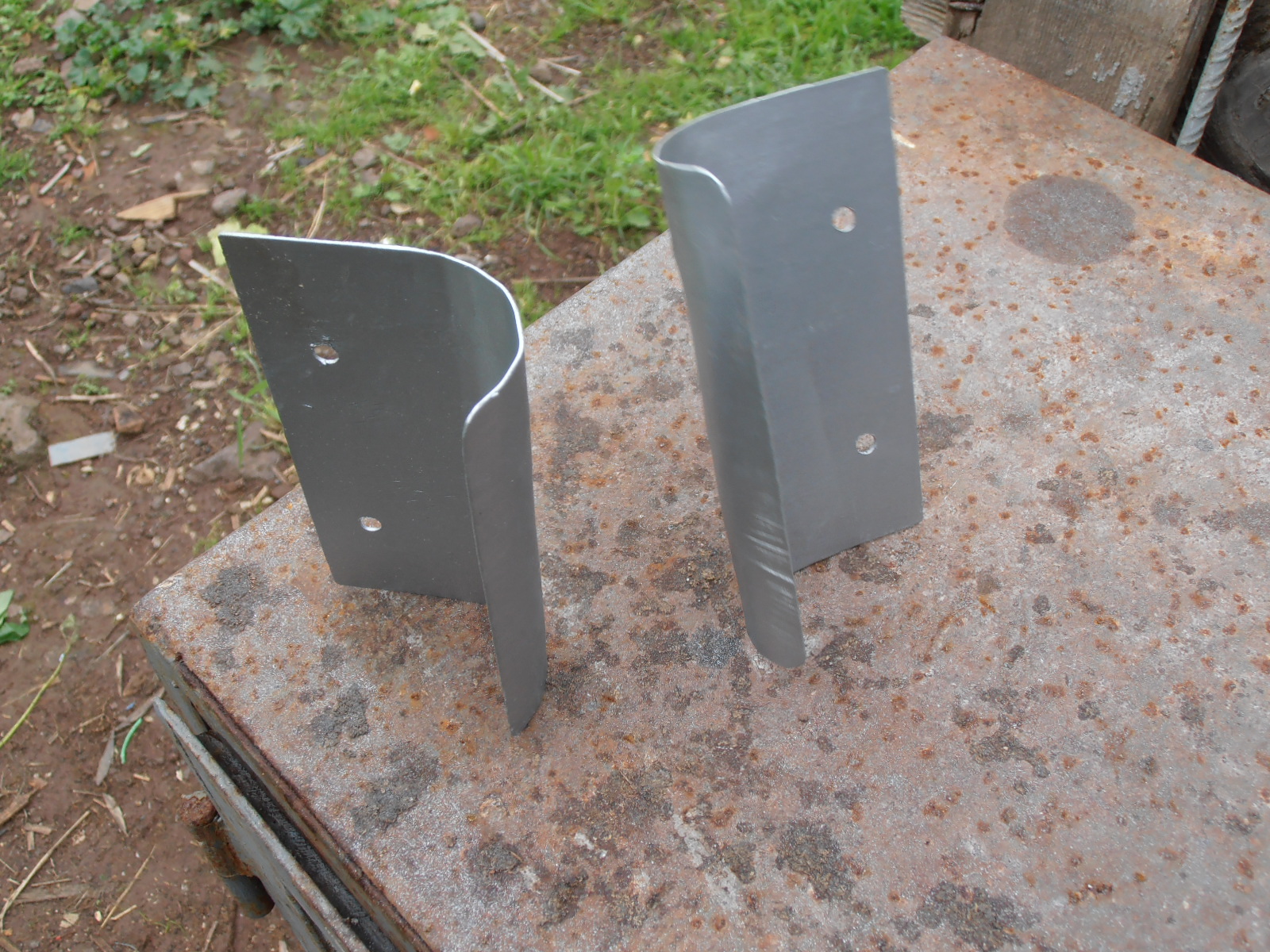

La maniglia me la sono costruita di sana pianta, perché doveva essere una maniglia fissa e senza chiave con una impugnatura comoda, verticale, non troppo grande e non troppo piccola, tutte soluzioni che provocano movimenti bruschi o maldestri, con il rischio di affondare  inavvertitamente la mano su quella fragilissima rete.

Mi serviva una maniglia che fosse e che apparisse una maniglia solo per spingere e tirare, di forma a sviluppo verticale, applicata sul montante principale, distanziata dalla rete, ben visibile e facilmente impugnabile. Il risultato nelle foto.
